New Ultium Motion  ( Wearable 3D Motion Capture)

Features

  • 2021년 하반기 부터 출시된 동작켑쳐 장비입니다 , Ultium Motin 장비로서 최신의 IMU 기술을 접목하여 간편하게 움직임을 측정할 수 있도록 하였습니다. Ultium Motion 수신기는  모션캡쳐 기능 센서와  근전도 센서 를 함께 사용 할 수 있도록 설계되었으며, 차원이 다른 성능을 자량 합니다.

  • ​- 2021년 최신  완전무선 방식 IMU  3D 모션 켑쳐 시스템
  • -  High velocity & high Impact 환경 사용 기능
  • -  Noraxon EMG 장비와 동시 사용 기능
  • -  센서 부착만으로 실시간 3D 동작 모션 측정 가능
  • -  최소 1개의 센서로 3축 기울기 각도측정 가능
  • -  최대 16개의 센서로 확장 가능 / Full Body 분석 가능
  • -  근전도. 압력 분포 측정기, 비디오 등 외부 장비와 동기화

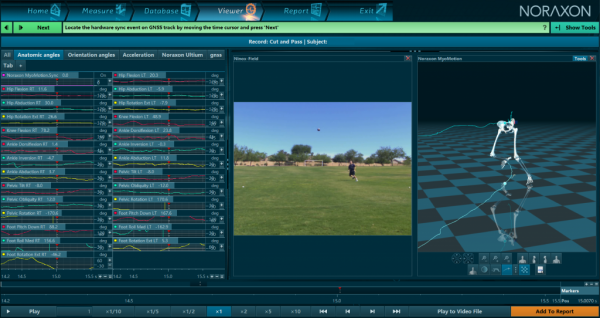

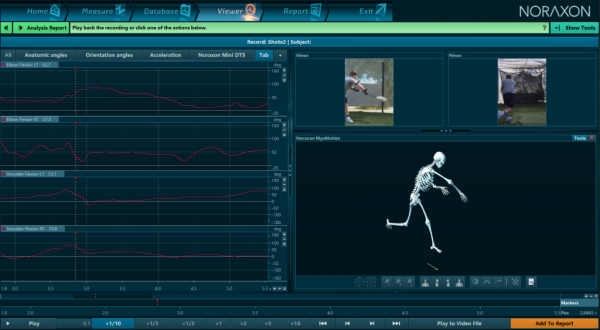

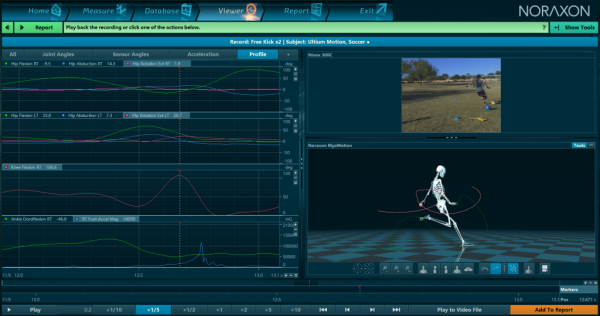

  • -  쉽고 편리한 분석 측정 프로그램 MR3 프로그램 사용
  • -  비디오 영상 동기화 가능
  • -  정적 +/- 1도 이내의 수평각 수직각 정밀도 , 동적+/-2도 정밀도
  • -  사용시간 10시간

Applications

  • - 인체 움직임 측정 및 분석
  • - 보행 분석 / 동작분석

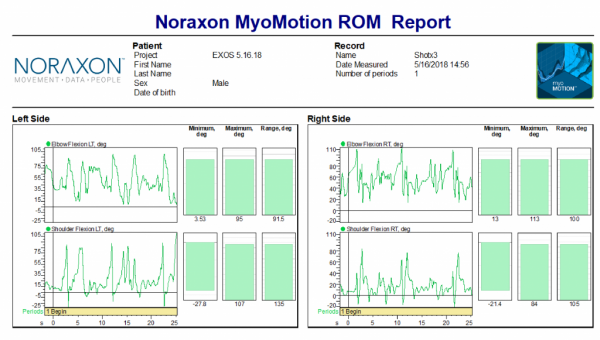

  • - 신체 움직임 ROM 측정
  • - 스포츠 자세 분석
  • - 재활 환자 훈련
  • - 인간공학적 자세 분석 및 산업안전 자세 훈련
  • - 자세 측정
  • - 3차원 생체 공학 클리닉
  • - 실내외 모든 조건에서 측정이 가능

Specifications

  • - Type Wireless motion
  • - Maximum output rate : 400 Hz
  • - Oriental Angle Accuracy 0.25 deg (pitch.roll) ; 1.25 deg (Heading)
  • - Anatomical Angle Accuracy : +/- 1.0 deg (static) ; +/-2 deg (dynamic)
  • - Angular Velocity : +/-7000 deg/sec (Internal Sampling rate 1600 Hz)
  • - Magnetic Field : +/- 16 Gauss (Internal Sampling rate 100Hz)
  • - Operational Battery Runtime : >10 Hours
  • - Recharge time : <4 Hours
  • - Dimension : L 4.45 cm  x W 3.3 cm x H 1.22 cm
  • - Weight : 19 gram

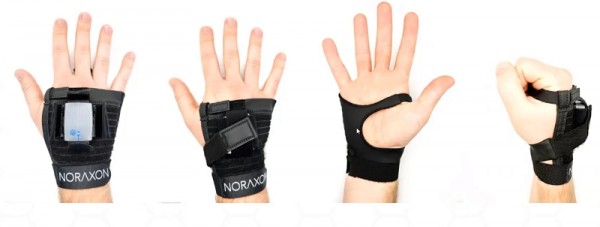

 ( Option Accessories )

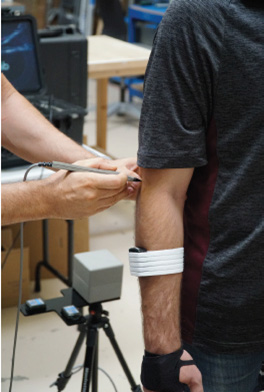

 Calibration Adjustment Tool

 b4d123b585a28970d9f6bc2484b99f2d_1604296867_9529.JPG  b4d123b585a28970d9f6bc2484b99f2d_1604296868_3665.JPG


myoMotion Sensor Specification





-------------------------------------------------------------------------------------------------
 * 사진 자료

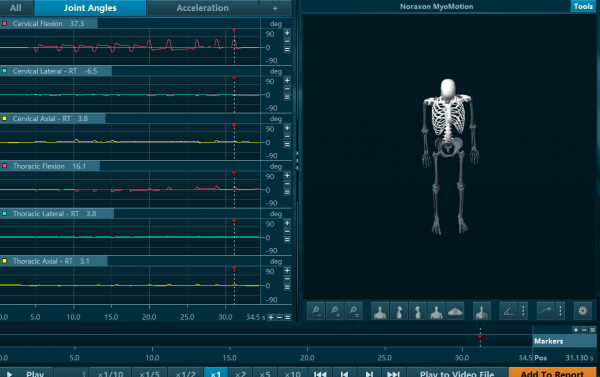

 Ultium Motion 장비 목 움ㅈ직임 측정

----------------------------------------------------------------------------------------------------------------
Video 동영상
