6축 힘판내장 Dual belt Treadmill 조회 676

옵션표

  • Bertec Dual Belt Treadmill (주)시드테크 032-682-0110

본문

6축 힘판내장 Dual Belt Treadmill (built-in type)

Features

  • -  6 분력 Fx / Fy / Fz / Mx / My / Mz 의 힘 변화 측정
  • -  분리형 좌,우 듀얼 밸트 트레드밀 로서 보행시 좌우의 보행 움직임을 측정
  • -  저속 및 고속의 25마일 속도까지 제어 가능
  • -   좌,우의 트레드밀 속도의 변화를 줄 수 있으며, 경사각도 좌, 우 변화를 줄 수 있음
  • -   힘의 분력 동작분석기와 연결


Applications

  • -  재활 및 의학적 보행의 분석 측정
  • -  신발 성능 평가 연구 분야
  • -  운동 역학적 스포츠 동작 분석  , 운동의 경기에 따른 동작 패턴 분석
  • -  보행 특성 연구
  •

Specifications


  • - Fx / Fy / Fz / Mx / My / Mz . 6축의 Force 를 측정
  • - 트레드밀 내에 Force Plate 가 내장되어 있음.
  • - 듀얼벨트로서 좌우 분리 가능
  • - 지면에 발생되는 힘의 변화값을 6축으로 표현
  • - 모든 동작분석기와 완벽 호환
  • - 아나로그 / 디지털 방식의 출력 앰프를 적용하여 활용성을 높였음

  • Force Plate
  • - Dual Belt and Dual Force Plate
  • - Max Load(N)  : Fz – 10,000 / Fx. Fy – 5,000
  • - Mx – 3,000 / My – 2,000 / Mz : 1,500

  • Instrument Treadmill
  • - Dual Belt Running Surface : 1750 x 1000 mm
  • - Independent Measuring and speed control
  • - Elevation / Min.  0.1m/s speed

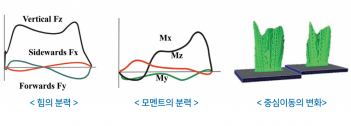

 1f478eb31e538eed6865a19e2006c0bc_1671077264_4616.png       4586905d405da2a874e20178f8f60aaa_1707189484_8697.png

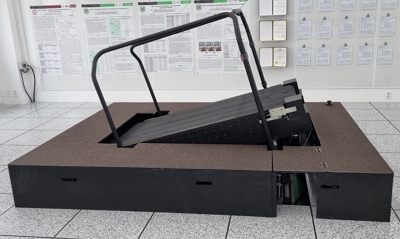

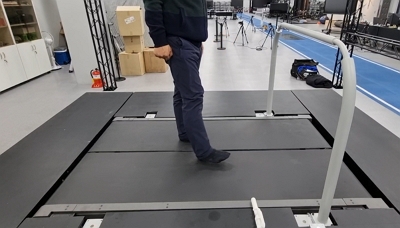

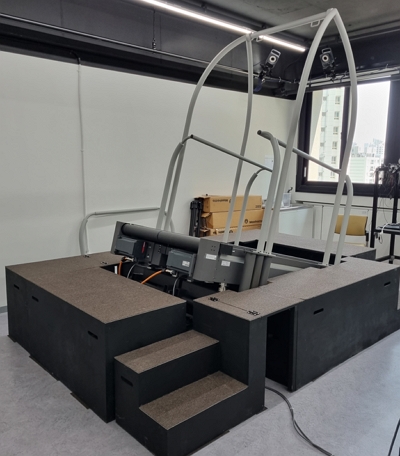

 국내 학교 및 연구소에 설치된 모습

-----------------------------------------------------------------------------------------------------------------------------------------------------

  (동영상)


동영상
