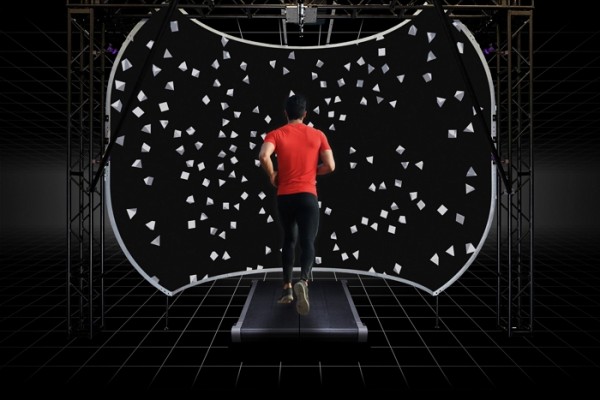

몰입형 LAB 시스템 ( Immersive Lab)

Features


  • - Bertec 사의 최신 기술로 6축 측정 런닝머신 과 연동하여 돔 형 대형 화면에 3차원 영상을 동기화 하여
  •   보행, 런닝 실험을 좀 더 자유롭게 측정 연구할 할 수 있도록 구성된 시스템 이다.
  •
    Bertec  Immersive Labs는 생체 역학 분석을 위한 통합 연구 시스템입니다.  Immersive Labs는 6축 듀얼 벨트 힘 측정 런닝머신, 3D 모션 캡처 (동작 분석기), 근전도 (EMG)  및 가상 현실 돔을 복합 하여 설치 장소에 고려되어 구성 됩니다. 이 시스템을 사용하면 연구자가 실험실 환경을 현실에 적합하게 조작 제어할 수 있습니다.

    피험자의 시각 ,  감각 성능을 현실과 동일하게 하기 위하여 사용자가 영상을 제작할 수 있도록 지원하며,  또한 지면의 트레드밀의 움직임을 제어할 수 있도록 합니다.  생체 역학적 데이터를 수집하기 위하여 실제 연구 환경을 설계할 수 있는 도구를 제공합니다

  • 지면의 6축 러닝머신은 연구 필요에 따라 시각적 장면을 사용하지 않는 연구에도 사용될 수 있습니다.


Applications

  • -  재활 및 의학적 보행의 분석 측정
  • -  신발 성능 평가 연구 분야
  • -  운동 역학적 스포츠 동작 분석  , 운동의 경기에 따른 동작 패턴 분석
  • -  보행 특성 연구
  • c93380e417e2bef38780ff2fb307f174_1687926416_1884.jpg

  •

Specifications

1. 힘 6분력 트레드밀
 1) 힘 6 분력 트레드밀 규격
  •    - Fx / Fy / Fz / Mx / My / Mz . 6 분력 힘의 백터 값 측정
  •    - 트레드밀 내에 Force Plate 가 내장되어 있음.
  •    - 듀얼 벨트 구성으로 좌우 보행시 별도 힘 의 분력 측정 가능
  •    - Vicon, Qulisys, Motion Analysis 등 모든 동작 분석 장비와 100% 동기 호환
  •    - 아나로그 / 디지털 방식 신호 출력 동작분석기와 연동

  •  2) 힘 6 분력 트레드밀 힘 측정 범위
  •    - Dual Belt and Dual Force Plate
  •    - Max Load(N)  : Fz – 10,000 / Fx. Fy – 5,000
  •    - Mx – 3,000 / My – 2,000 / Mz : 1,500

  •  3) 힘 6분력 트레드밀 속도 측정 범위
  •    - Dual Belt Running Surface : 1750 x 1000 mm
  •    - Independent Measuring and speed control
  •    - Elevation / Min.  0.1m/s speed
  •
2. Space Dom
   - 120도 반타원 형 돔
   - 화면 영상 : 빔 프로젝트 방식
   - 프레임 : 트러스트 구조


  • *
  •
