Force plate Portable 조회 2,916

옵션표

  • 제조사
    (주) 시드테크
  • 문의
    032)682-0110
  • 제품가격
    전화문의

본문

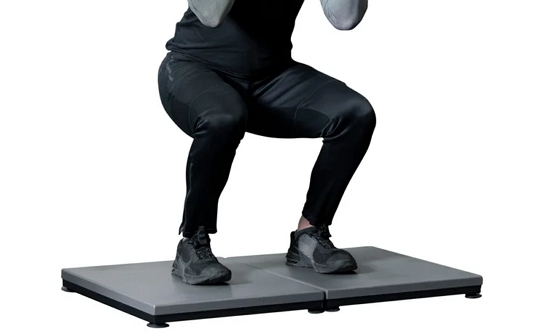

Force Plate_Portable 버전

Features

  • - Fx / Fy / Fz / Mx / My / Mz . 6축의 Force 를 측정

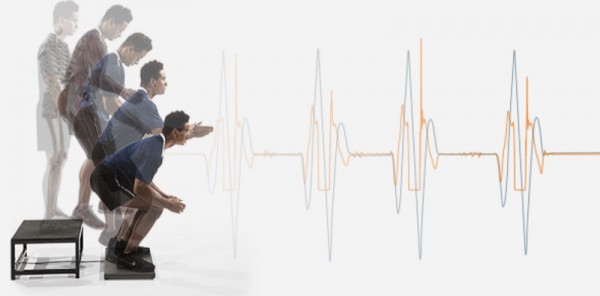

  • - 지면에 발생되는 힘의 변화값을 6축으로 표현
  • - 스트레인 게이지 방식을 채택하여 설치 및 사용이 편리
  • - 많은 논문을 통해 장비의 신뢰성 증명
  • - 모든 동작분석기와 완벽 호환
  • - 아나로그 / 디지털 방식의 출력 앰프를 적용하여 활용성을 높였음.

Applications

  • 스포츠 역학적 선수 동작 움직임에 따른 힘의 분력 측정 연구
  • - 역도, 사격, 등 정적 상태 운동에 따른 좌우 역동적 평형성 분석
  • - 동작 분석  장비와 연동 사용으로 각 분절의 힘의 변화 해석 측정 연구
  • - 로봇 개발 및 2족 보행 로봇의 힘의 분력 해석 연구
  • - 신발 성능 평가 및 개발 연구 분석
  • - 보행 에 따른 지면 반발력 측정 연구


Specifications

  • - 이동형 힘판 크기 (mm)  : FP 4060 (400mm x 600mm x 83mm)
                                        FP 6090 (600mm x 900mm x 150mm)
  • - 최대하중 Max Load(N)  : Fz 분력 10,000N ( 1 ton)
  •                                    Fx,. Fy  5,000N (500kg)
  •                                    Mx  3,000N (300kg)
  •                                    My  2,000N (200kg)
  •                                    Mz  1,500N (150kg)
  •
