근 탄성 측정기 (MyotonPRO)

Features

비침습 방식의 근탄성, 근긴장도를 측정하는 장비로서 피부 표면에 프로브를 이용 일정한 힘을 가하여 반사시간 및 속도 등을 계산하여 근 긴장도 특성, 신체조직의 특성을 측정 할 수 있는 가장 간편한 방법의 측정 시스템 이다.



측정 방법은 신체 피부 및 근육의 생리학적 물성에 대한 고유 진동수를 측정하는 방식으로 측정은 가속도 및 탄성 힘 , 거리 등 신체부위 의 생체조직물성에 관련된 여러 상태를 측정 할 수 있다

이러한 신체 생체 조직의 물성을 측정 하여 신체조직의 고유 진동수의 변화로 인한 근육의 탄력 , 및 생체 물성역학적 특정 과 근육의 물성 점탄성 특성을 측정하게 된다 .


이러한 Myometry 의 방법은 매우 간편하게 측정할 수 있는 효과적인 방법이고 또한 비침습적 방법으로서 안전하고 ,고통 없이 , 신속하게 측정 및 응용에 적용 가능한 경제적 측정 방법이다 .



     - 근육의 강성 (stiffness), 탄성 (elasticity), 긴장도 (tone)  생체역학적 특성 측정
     - 재활 및 치료에 따른 근육의 상태를 모니터링
     - 연부조직의 근골격과 인대 , 힘줄 등의 상태 및 변화에 대한 정량적 데이터를 빠르고 쉽게 측정
       - 비 침습적 방식


Applications

물리치료 . 재활 . 스포츠 의학 . 스포츠 생리 . 인간공학. 전문 임상 연구분야. 로봇. 재활. 근육관련 생체역학.

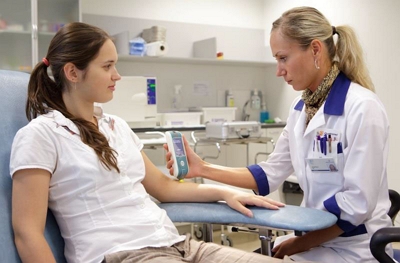

     1) 임상 의학
          - 근육 질환으로 인한 모니터링
          - 근육 질환 진단으로 인한 부가 정보 제공으로 평가
          - 재활 치료에 대한 평가

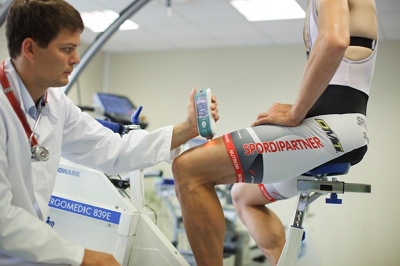

      2) 스포츠 의학
         - 근육 에 대한 트레이닝 훈련 효과 관찰 , 훈련 에 대한 근육의 판별
         - 근육에 대한 최적의 운동 훈련 부하를 결정 ,
         - 근육 과 힘줄 부상 의 예방


       3) 산업 , 보건 , 작업 관리
          - 작업 자세에 대한 근육의 과부하 및 불편한 자세에 대한 예방

          - 작업 자세에 불편한 정도에 대한 근육의 상태에 대한 모니터링

          - 근육에 대한 정보 제공

        4) 연구 분야
           - 신체 근육 과 힘줄 등 부상 의 예방 ,

Specifications

1. Measurable parameters:

          -  State of tension: frequenc[Hz]

           -  Biomechanical properties: Elasticity, Dynamic Stiffness[N/m]

           -  Viscoelastic properties: Creep, Relaxation time [ms]

2.  Measurement sensor:

          -  3-axis Digital Acceleration Sensor,

          -  Measurement range ±8G, Resolution 11 bits,

          -  Sensitivity mg 13-bit;

          -  Sensitivity range due to temp. ±0.01%

3.  Battery:
          -  Built-in rechargeable Lithium Polymer Battery
          -  2260mAh, 3.7V, 8.4Wh
          -  Replaceable only by manufacturer
          -  Recharge time: Max 5 hours
          -  Recharge cycles: Min 500 cycles

4. Operational time:
          -  Min 8 hours (in case of normal workload
          -  1 second tap interval
          -   Min 15 000 continuous measurements in horizontal position, with

 ( 측정 항목  )

   1)  근 긴장도 상태 측정
           F = 공진 주파수 (Hz) , (이완 혹은 수축 시 근 긴장도 )

   2)  생체 역학적 특성
           S = 신체 동적 강도 [N /m ] 근육의 강성도 (경직성 )

           D = 진동 감쇄율 (탄성력과 기계적 에너지의 감소에 따른 진동의 대수적 감소 지수 )

  3)  신체 조직의 점탄성 특성

          R = 신체의 복원 시간   [ms], (기계적 압박으로부터 이완되는 시간 )

          C =신체 근육 신장률 (이완상태에서 변형되기까지의 시간의 비율, 변형비 CREEP
