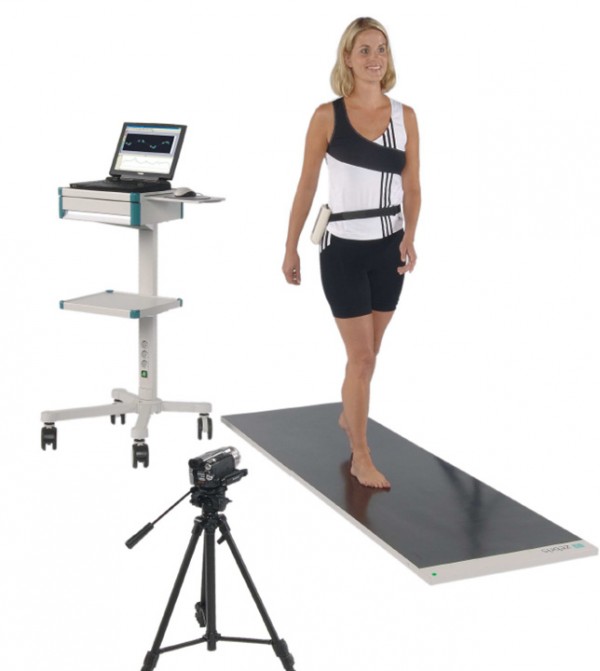

보행 분석 / 압력분포 측정 시스템 : FDM System

Features

  • -  정밀한 압력 측정용 Capacitive Sensor 적용한 보행 보석 으로 정확한 보행 값 측정
  • -  Standing 및 walking시 변화하는 발의 압력 분포 및 중심 이동
  • -  중심 이동 전/후, 좌/우  중심 발란스 측정
  • -  보행 분석 파라미터 분석 및 Stride length, stride width, standing stance, swing등이 자동 출력
  • -  보행 영상 동기화로 걸음걸이 분석시 영상 동기
  • -  Noraxon  근전도 시스템 과 함께 사용 가능




Applications

  • -  보행 동작시 보행 패턴 및 보폭, 보행시 압력 분포 등 보행 특성 분석
  • -  중심이동  전/후,좌/우 자세 중심이동 분석
  • -  신발 및 인솔 보조기 개발을 위한 발 압력분포 분석
  • -  크리닉 센터 보행 치료 및  특성 분석 연구

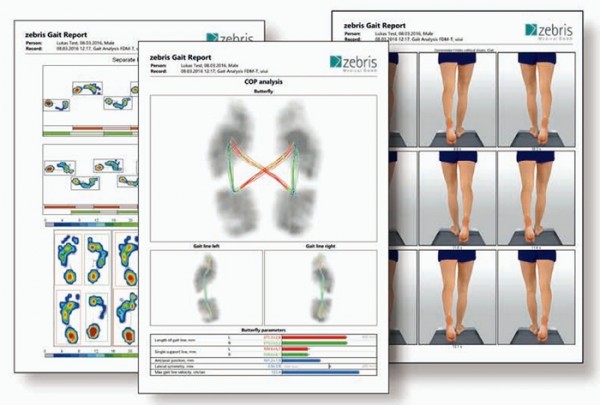

  • 4586905d405da2a874e20178f8f60aaa_1707198389_8636.jpg



Specifications

  • 센서 방식 : Capacitive sensors, each sensor is calibrated
  • 센서 해상도 :  1 (sensors/㎠)
  • 센서판  크기 : FDM 1.5 = 144cm x 56 cm
                       FDM 2.0 =  208cm x 56 cm
                       FDM 3.0 =  304 cm x 56 cm
  • Number of sensors :   FDM 1.5 = 8,064 Sensors
                                  FDM 2.0 = 11,648 Sensors
                                  FDM 3.0 = 17,204 Sensors
  • 컴퓨터 연결 방식 :  USB 연결 방식
  • 센서 정밀도 :  ±7% (0-80N/ ㎠)

  • b4d123b585a28970d9f6bc2484b99f2d_1604293280_3745.JPG





  • 보행 분석 장비 FDM은 높은 신뢰도를 가지고 있으며 측정, 분석의 신뢰도를 높일 수 있습니다
    ( Ex:  국내 인증기관 2022년 국내 인증 시험 )
  • 1f478eb31e538eed6865a19e2006c0bc_1671070362_7797.jpg
