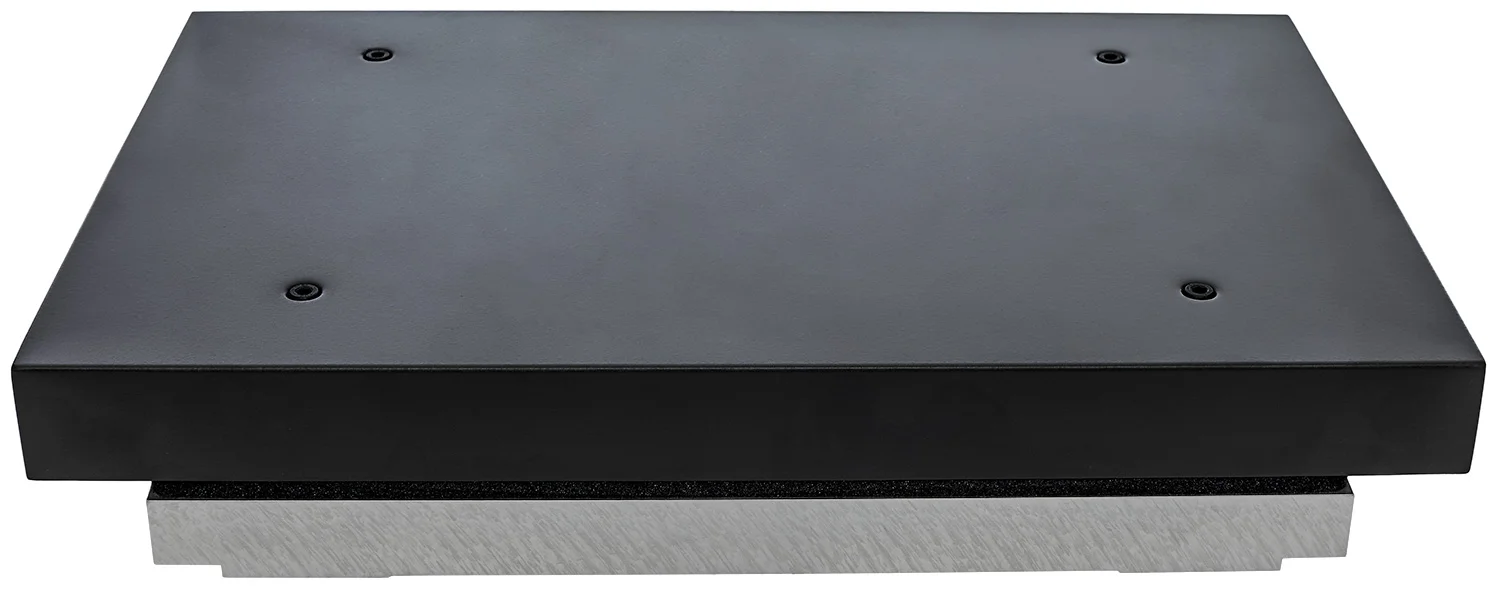

Bertec Force Plate
6축 지면반력(지면반발력) 측정기 · 보행/점프/균형 분석용 포스플레이트
Bertec의 힘판(Force Plate)은 보행·균형·점프·수행 능력 분석을 위해 설계된 고정밀 지면반력 측정 시스템입니다.
특허받은 스트레인 게이지(Strain Gauge) 기술과 전용 전자 시스템을 기반으로, 연구·임상 환경에서 필요한 정확도·재현성·내구성을 제공합니다.
|
 |
| 제품 개요 |
Bertec Force Plate는 동적 움직임 중 지면에서 발생하는 힘을 6축(Force 3축 + Moment 3축)으로 측정하고,
이를 기반으로 압력중심(CoP, Center of Pressure)의 변화를 정밀하게 산출합니다.
보행, 점프/착지, 균형/흔들림(Sway), 수행 능력(Performance) 평가 등 다양한 생체역학 연구와 임상 평가에 활용됩니다. |
 |
     |
| 측정 항목 |
• 6축 힘/모멘트: Fx, Fy, Fz + Mx, My, Mz
• 압력중심(CoP): 지면 접촉 중 중심 이동(Center of Pressure trajectory)
• 지면반력(GRF): 보행·점프·균형 등 동작의 역학(kinetics) 정량화
|
 |
| 우수한 기술력 |
Bertec 힘판은 CoP 및 힘 측정 정확도에서 업계를 선도하며, 크로스 토크·드리프트·신호 간섭을 최소화한 설계가 특징입니다.
내부 아날로그 신호는 1000 Hz로 샘플링되며, Bertec 전용 전자 시스템에서 즉시 디지털로 변환되어신호 열화 없이 안정적으로 처리됩니다. |
• 업계 최고 수준의 CoP·힘 측정 정확도
• 크로스 토크/드리프트 및 신호 간섭 최소화
• 내부 1000 Hz 샘플링 + 즉시 디지털 변환
• 장기 실험에도 신뢰 가능한 재현성·내구성
|
 |
| 휴대형(Portable) 솔루션 |

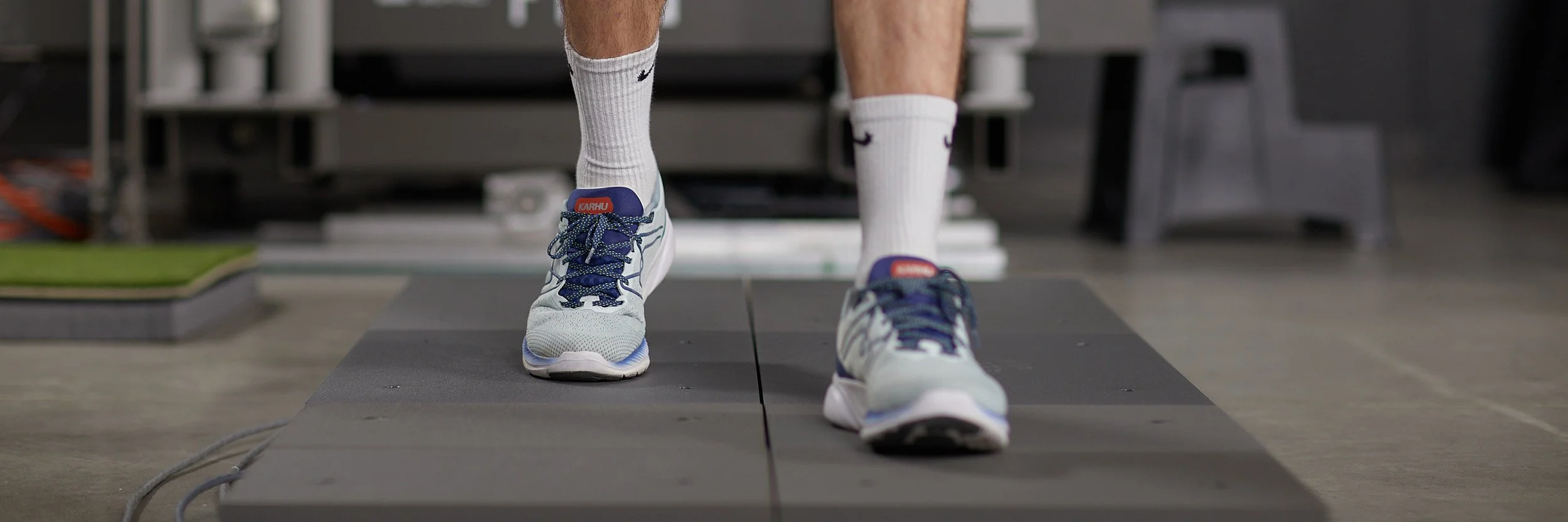

Bertec의 휴대형 힘판은 “이동 가능한 연구실”로서, 실험실 외 환경에서도 자연스러운 보행/동작 데이터를 수집할 수 있습니다.
설치가 간편하며 연구·임상·스포츠 현장에서 활용성이 뛰어납니다. |
• 현장/필드 테스트에 적합한 경량·간편 설치
• USB 인터페이스 또는 Analog Output 선택 가능
• 필요 시 측정 목적에 맞춘 맞춤 고정 지그 제작 기술지원(사내 연구소 지원)
|
 |
| Noraxon MR4 & 모션캡쳐 연동 |
Bertec Force Plate는 Noraxon myoRESEARCH MR4와 연동하여 지면반력(Force Plate) 데이터를 EMG/IMU/비디오 등과 함께 동기화 분석할 수 있습니다.
또한 Vicon, Qualisys, OptiTrack, Nokov 등 모든 3D 모션캡쳐 시스템과 연동하여 운동학(kinematics) + 운동역학(kinetics) 통합 분석 워크플로우를 구성할 수 있습니다. |
| Noraxon MR4/EMG 글로 이동 |
|

|
| 적용 분야 (Applications) |
• 보행 분석 및 동작 분석 (Gait & Motion Analysis)
• 점프/착지 분석 (Jump & Landing Analysis)
• 균형/흔들림 평가 (Balance & Sway Analysis)
• Return-to-Play 및 수행 능력 평가
• 등척성(Isometric) 테스트 / 좌우 밸런스 측정
• 로봇/산업용 3축 힘 측정, 인간공학·자세 분석, 신발 연구 |
| 힘판 모델 라인업 (예시) |
| 아래는 제공 가능한 모델 예시이며, 다양한 크기 / 하중 범위로 구성 가능합니다. |
| 모델 |
너비 cm (인치) |
길이 cm (인치) |
높이 cm (인치) |
무게 kg (파운드) |
하중 용량 (lb) |
구분 |
| 4060-05 |
40 (15.75) |
60 (23.62) |
5 (1.97) |
8 (18) |
1000 |
휴대용 |
| 5060-06 |
50 (19.69) |
60 (23.62) |
6 (2.35) |
13 (28) |
2000 / 5000 |
휴대용 |
| 6090-06 |
60 (23.62) |
90 (35.43) |
6 (2.35) |
23 (50) |
2000 |
휴대용 |
| 4060-07 |
40 (15.75) |
60 (23.62) |
7.5 (2.95) |
38 (84) |
1000 / 2000 / 4000 |
고정형 |
| 6012-15 |
60 (23.62) |
120 (47.25) |
15.0 (5.90) |
62 (137) |
1000 / 2000 / 4000 |
고정형 |
| 9090-15 |
90 (35.43) |
90 (35.43) |
15.0 (5.90) |
65 (143) |
1000 / 2000 / 4000 |
고정형 |
|
|
제품 문의
Bertec Force Plate 도입, Noraxon MR4 연동(EMG/IMU/비디오), 모션캡쳐 통합 분석 구성까지 연구 목적에 맞춘 최적의 시스템 구성을 지원해드립니다.
